Avant l'utilisation des outils informatiques, les bases de données étaient constituées de fiches. Ce système n'était pas simple à gerer car nécéssitait une place conséquente (nombreuses fiches) et la recherche n'était pas aisé. Le support informatique a permis d'éliminer ce système fastidieux grâce à des SGBD (Systèmes de Gestion de Bases de Données).

Le support informatique

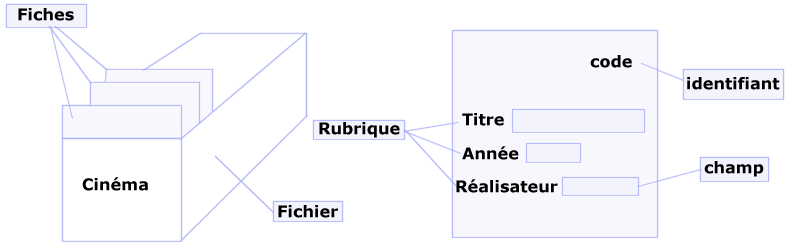

Les fiches appelées "enregistrements", sont placés les uns après les autres sur le support de stockage en formant un "fichier". La structure de chaque enregistrement doit être parfaitement définie préalablement de façon à ce que sa taille (place occupée sur le support de stockage) soit connue et que chaque "champ" puisse être isolé.

Pour les différentes explications, on imagine une base de données sur le cinema :

• Titre du film: chaîne de caractère (25)
• Année : entier avec 4 chiffres
• Réalisateur : chaîne de caractère (15)

Sachant qu'un entier (type "integer") est codé sur 2 octets, chaque enregistrement occupe 25+2+15 = 42 octets. Ainsi, tous les enregistrements ont une structure identique.

Les logiciels de gestion de fichiers

On distingue essentiellement les logiciels monofichiers et multifichiers (multitables).
Dans l'exemple précédent, un ensemble de fiches identiques suffit pour contenir tous les renseignements nécéssaires (monofichier). Mais si l'on souhaite, pour chaque film, connaître également la liste des acteurs, avec éventuellement des renseignements sur chacun, un système monofichier deviendra peu performant. En effet, il sera difficile d'optimiser la place nécéssaire puisque le nombre d'acteurs peut varier.

Comment exprimer toutes ces relations ?


D'où la nécéssité, pour les cas plus complexes, d'utiliser non pas un fichier uniforme mais une "Base de Données" comprenant dans plusieurs fichiers (ou tables), les données de base ainsi que les relations qui les lient. Un logiciel capable de gérer une base de données est appelée SGBD.

Quelques exemples de logiciels

Gestionnaires de fichiers (monofichiers):

• RapidFile
• Claris Works

Les gestionnaire de fichiers se font rares (ces titres ne sont pas récents). Mais, ils l'avantage d'être simple d'utilsation, suffiant dans de nombreux cas et tournent sur toutes les machines.

SGBD :

• D Base : local pas très relationnel
• Fox Pro, Access , Paradox : Relationnel local
• InterBase, SyBase : Relationnel local plus puissant
• Oracle : Relationnel distant client / serveur. La "Rolls" des SGBD

Décomposition des relations et notion de cardinalité

Reprenons notre exemple :

Un réalisateur peut réaliser de 1 à n films (1,n). Dans le sens opposé, un film est réalisé par un seul réalisteur (1,1)

Ainsi, il existe 4 types de cardinalités dans une relation :

• 0,1 : facultatif, un au plus
• 1,1 : un et un seul (unique)
• 0,n : facultatif et multiple
• 1,n : au moins un (obligatoire), au plus n (multiple)

En posant, les conditions suivantes pour notre base de données sur le cinéma

• un film est réalisé par un seul réalisateur (ce qui peut-être discutable)
• un acteur joue dans un ou plusieus films
• un film comporte un nombre quelconque d'acteur.

- La relation Réalisateur/Film étant du type un à plusieurs (1,1 et 1,n), il suffit de créer dans la table "Film" un champ supplémentaire contenant le code du réalisateur pour exprimer la relation

- La relation Film/Acteur étant de plusieurs à plusieurs (0,n et 1,n), il est nécéssaire de créer une table de liaison exprimant cette relation. Cette table appelé "Joue_dans" contiendra les couples (codes films, codes de l'acteur).

D'où la modèlisation finale :

Dans, ces tables les * indiquent les clés primaires (ce sont les champs qui permettent la relation entre les tables)

On ajoute les suffixes "_R" et "_A" afin de diférencier les noms et prénoms des réalisateurs et des acteurs

- Contrainte d'intégrité référentielle : il est nécéssaire que le Code_R (code réalisateur) de la table "Film" existe dans la table "Réalisateur".

Les différentes phases de la gestion d'une Base de Données

1. Choix du modèle
   Le cahier des charges et les contraintes devront conduire à la réalisation d'un modèle relationnel
2. Création des tables
   Création de la structure des tables :
   • - Pour chaque champ : donner le nom, le type (numérique, alphanumérique...), taille
   • - Clé primaire
   • - Intrégrité référentielle
3. Entrer les données
   C'est l'étape la plus fastidieuse et la moins interessante lors de la création d'une Base de Données. Pour cela, il faut se placer en mode Edition
4. Exploitations de la Base
   L'exploitation de la base se fait au moyen de
   • fiche de consultation
   • fiche de saisie (Edition)
   • Fiche de Mise à Jour
5. Effectuer des requêtes (interrogation de la Base de Données)
   Une requête consiste à imposer des contraintes sur un ou plusieurs champs afin de connaître tous les enregistrements correspondants.
   • Il existe des outils qui ne font appel à aucune connaissance particulière pour interroger la base : C'est le cas du QBE (Query By Example) pour Paradox
   • Il est préférable de maîtriser le SQL (Structured Query Language) qui est universel aux Bases de Données
6. Etats
   Les etats rapportent tous les enregistrements effectués (à utiliser pour une impression)

   ---



   Article écrit par Oliv', Webmaster de PC OR'
